東京パック独自の最新設備・機器について、特長をご紹介します。 当社は一貫生産の強みから設計・金型加工・量産・出荷まで一手 に担っております。よりクリーンな環境での生産も行っており、 様々なご要望にお応えすることが可能です。
FACILITY
東京パック独自の最新設備・機器について、特長をご紹介します。 当社は一貫生産の強みから設計・金型加工・量産・出荷まで一手 に担っております。よりクリーンな環境での生産も行っており、 様々なご要望にお応えすることが可能です。
最新設備やシステムを完備し、設計・生産の現場でフル活用しています。
また、オリジナルの生産ラインを構築し、高品質・低価格を実現しました。
小ロット多品種生産・大ロット安定生産のどちらにも対応できる機械と生産体制が整っています。

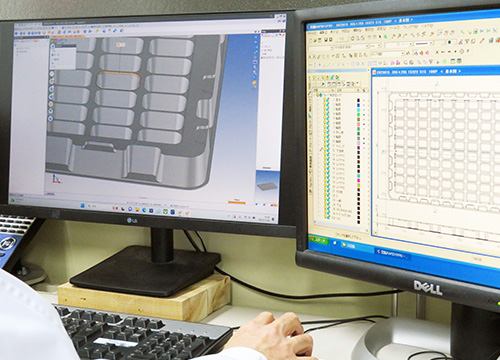

東京パックでは基本的な2D設計・３D設計CADはもとより、容器包装設計に必要な最新鋭のCADソフトを揃えております。
専門のスタッフがお客様のご要望に応じてソフトや設備を使い分けて、適切な形状でお客様の製品をプロデュースするお手伝いをいたします。
図脳
TopSolid
2D CADは、平面上での設計や描画に特化しています。正面図・平面図・側面図といった図面を作成するときに使用します。
初期段階の設計図を試作するツールとして活用する場合もあります。
3D CADは、コンピュータ上に三次元的な寸法と形状を扱うことができ、物体の奥行きや立体的な構造を表現することが可能です。
設計した製品の形状を回転やズームなどで物体をあらゆる角度から表示できます。ソリッドモデリングやサーフェスモデリングなどの高度な技術が使われ、複雑な形状を設計できます。
実際の物体をよりリアルに表現できるため設計の可視化が向上し、複雑な形状や機構を表現できるため設計の柔軟性が高まります。
Artios CADとは、段ボールや紙器、POP、ディスプレイに特化した設計ソフトです。
ソフト内には多くの定型パターンが登録されており、各項目の数値入力することにより、一から設計せずに形状を再現することも可能です。
平面図でカット線と罫線の線種を指定すれば、簡単に拡縮・回転の可能な3DPDF形式で保存でき、モニタ上でパッケージ・ディスプレイ等の組上がり形状を確認できます。
パッケージや背景にデザインを貼ることができ、これにより什器やディスプレイを使用する場所や場面に合わせた設計やシミュレーションが可能です。

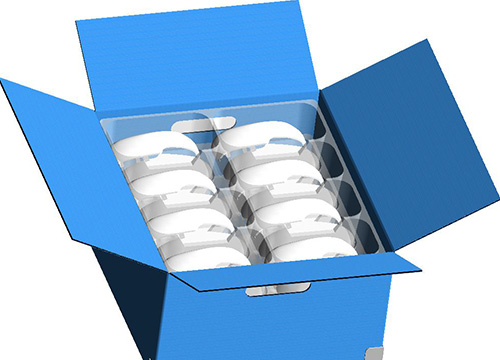

また、当社では 梱包内容物の3次元データを利用した緩衝材・外装箱の自動設計などの用途でも使用しています。

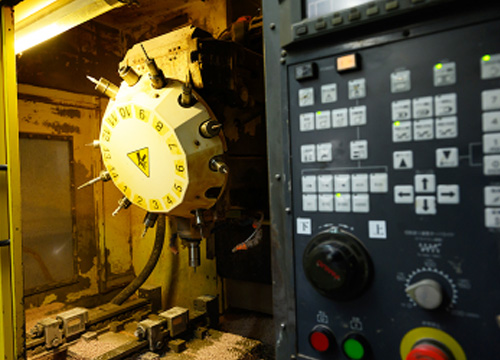

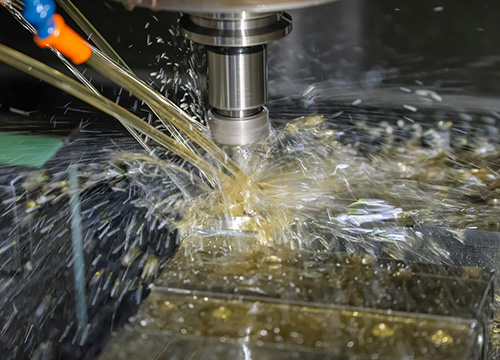

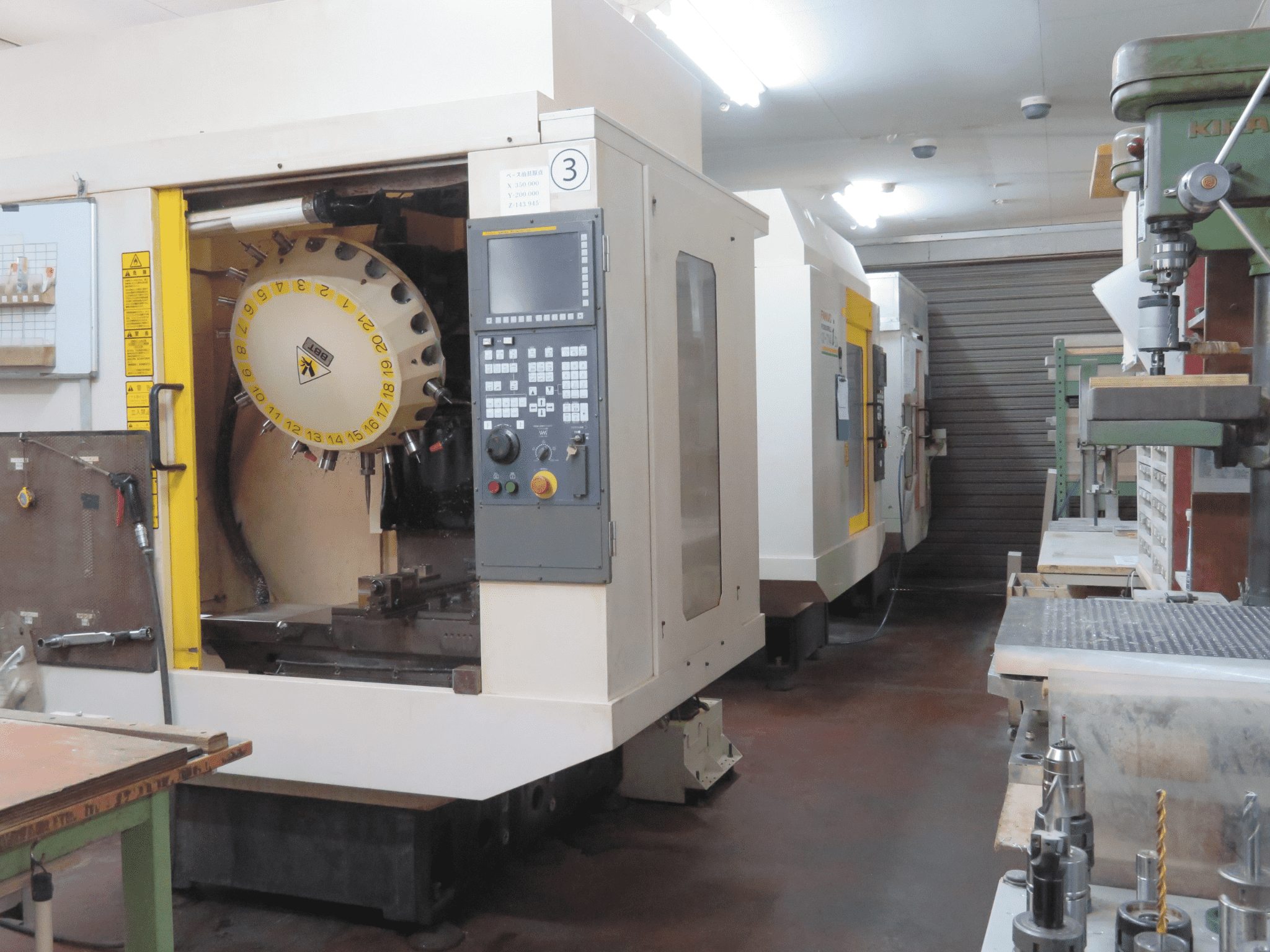

NC旋盤は高速・高精度・高出力の安定した加工性能によって、高い生産性を実現しています。数値制御により1/1000mm単位の高精度な加工が可能で、従来の汎用旋盤では難しかった加工もNC旋盤なら高精度で行えます。
また、刃物台の使用により、一度の加工における工具の付け替えが不要で、工具や被削材の取り付け位置が変わることなく加工できるのもメリットです。
加工プログラムを組むことで、コンピュータ数値制御（CNC）の指令により工具を交換しながら、フライス削りや中ぐり、穴あけ、ねじ立てなどの様々な加工を連続して行うことができます。
当社では試作用の樹脂型の加工から量産用の金型の加工まで一貫して自社内で加工を行っています。

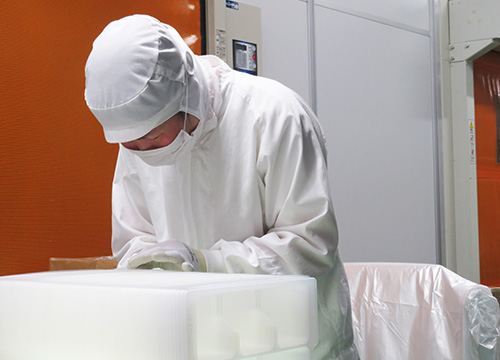

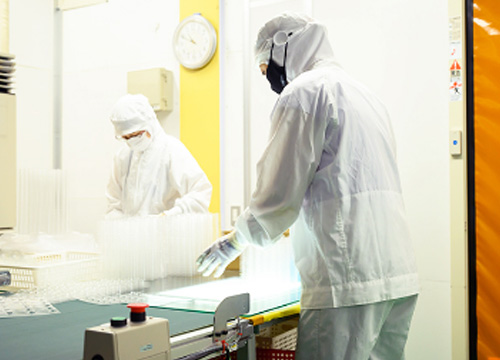

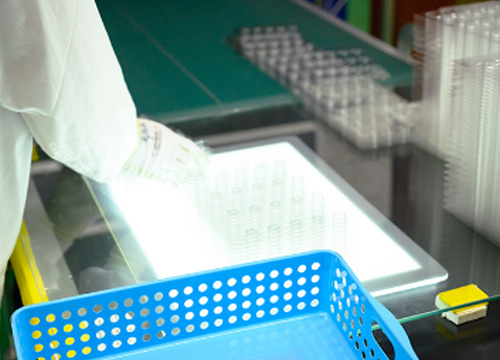

クリーンブースは、埃などの異物を最小限に抑え、高い清浄度を維持する特殊なエリアです。
特に食品向け製品などはクリーンブース内で生産しています。高効率なフィルターや空気制御システムを備え、清浄な環境で作業や製造を行うために設計されています。

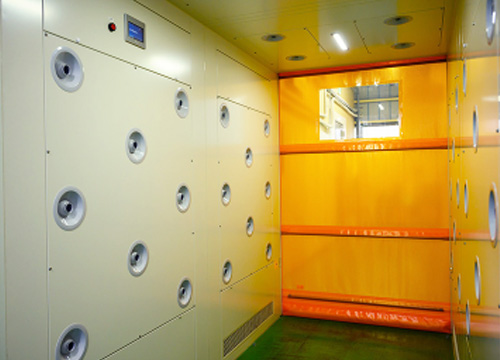

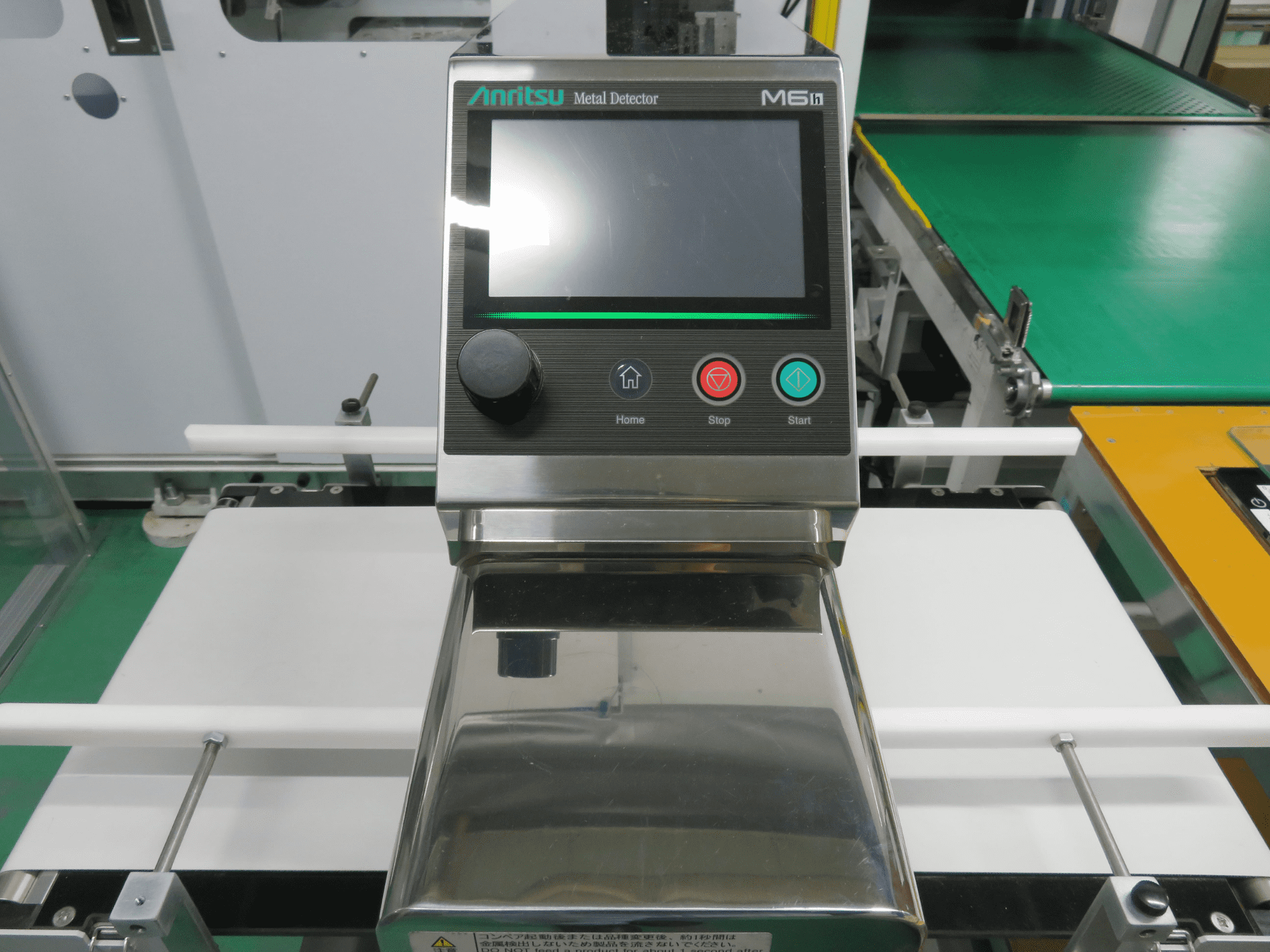

当社では、工場入口にエアーシャワー、工場内に加圧空調、金属検知器、除塵機を設置し、衛生管理を徹底して安心安全な食品トレイの製造体制を整えています。 また、工場内に入る際も入室のルールを徹底することにより、クリーンブースに異物を持ち込まない対策も徹底して行っています。

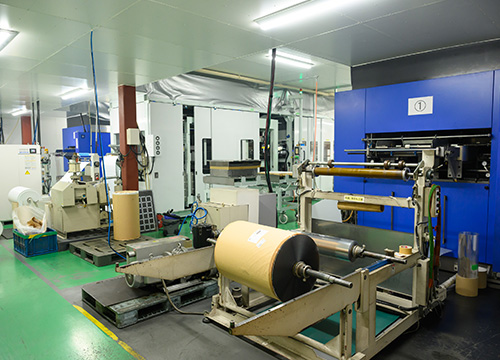

東京パックではオリジナルの生産ラインを構築し、高品質・低価格・即対応を実現しています。
小ロット多品種生産・大ロット安定生産のどちらの生産体制のご要望にもお応えするために用意した、独自のノウハウの詰まった生産設備をご紹介します。

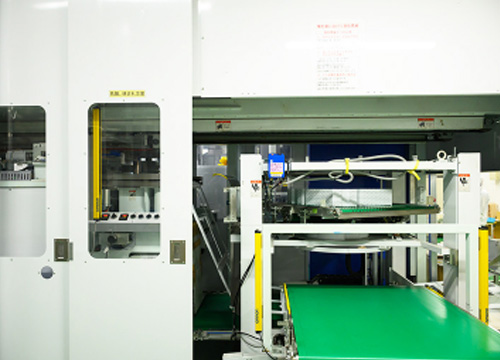

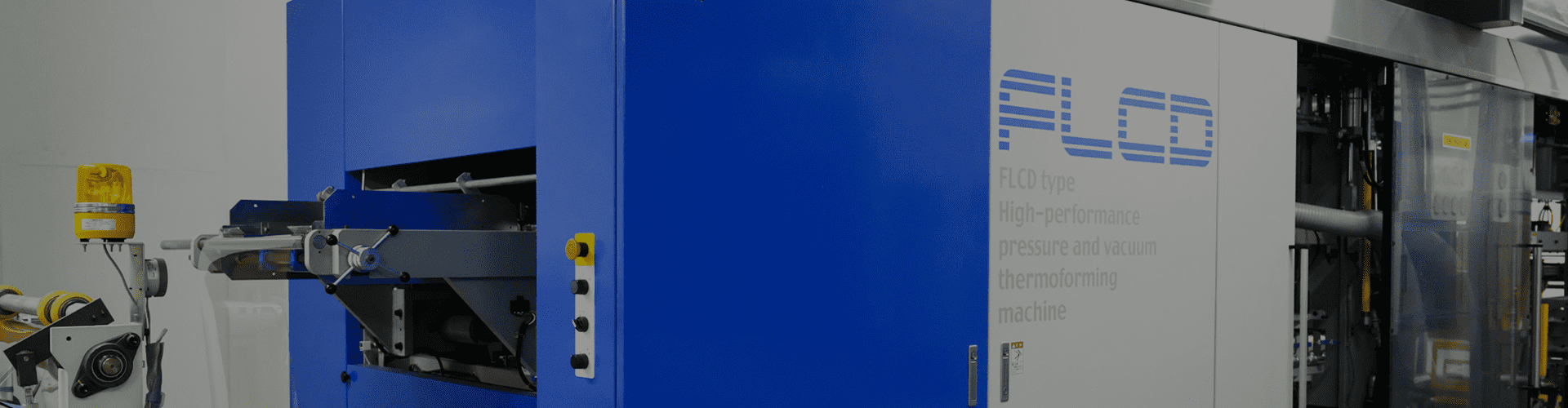

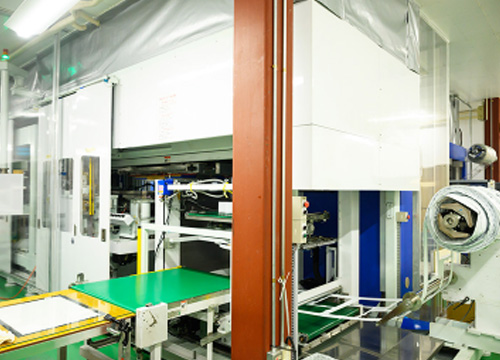

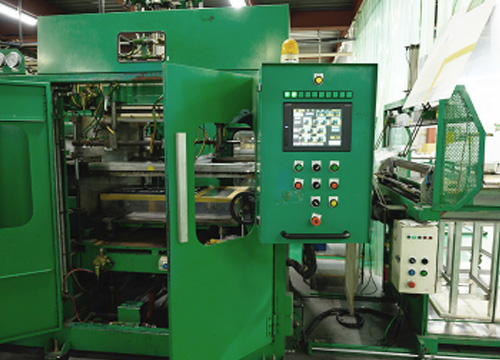

全自動型の真空圧空成型機です。真空圧空成型とは、真空成型技術に圧空成型技術を付加した成型方法です。 熱軟化させたシート状の熱可塑性樹脂を金型と圧空ボックスで密封し挟み込んで、圧空ボックス側から圧縮空気を吹き入れつつ金型側からの真空吸引によって成型品を作り出します。 真空成型と比較し、精密な成型品を作り出す事が出来ます。当社の大型自動機は全自動で成型工程からからトリミング工程まで一貫して生産を行います。 浅野研究所社製の機械ではより正確な機械加工スピードにより安定的な生産性があります。

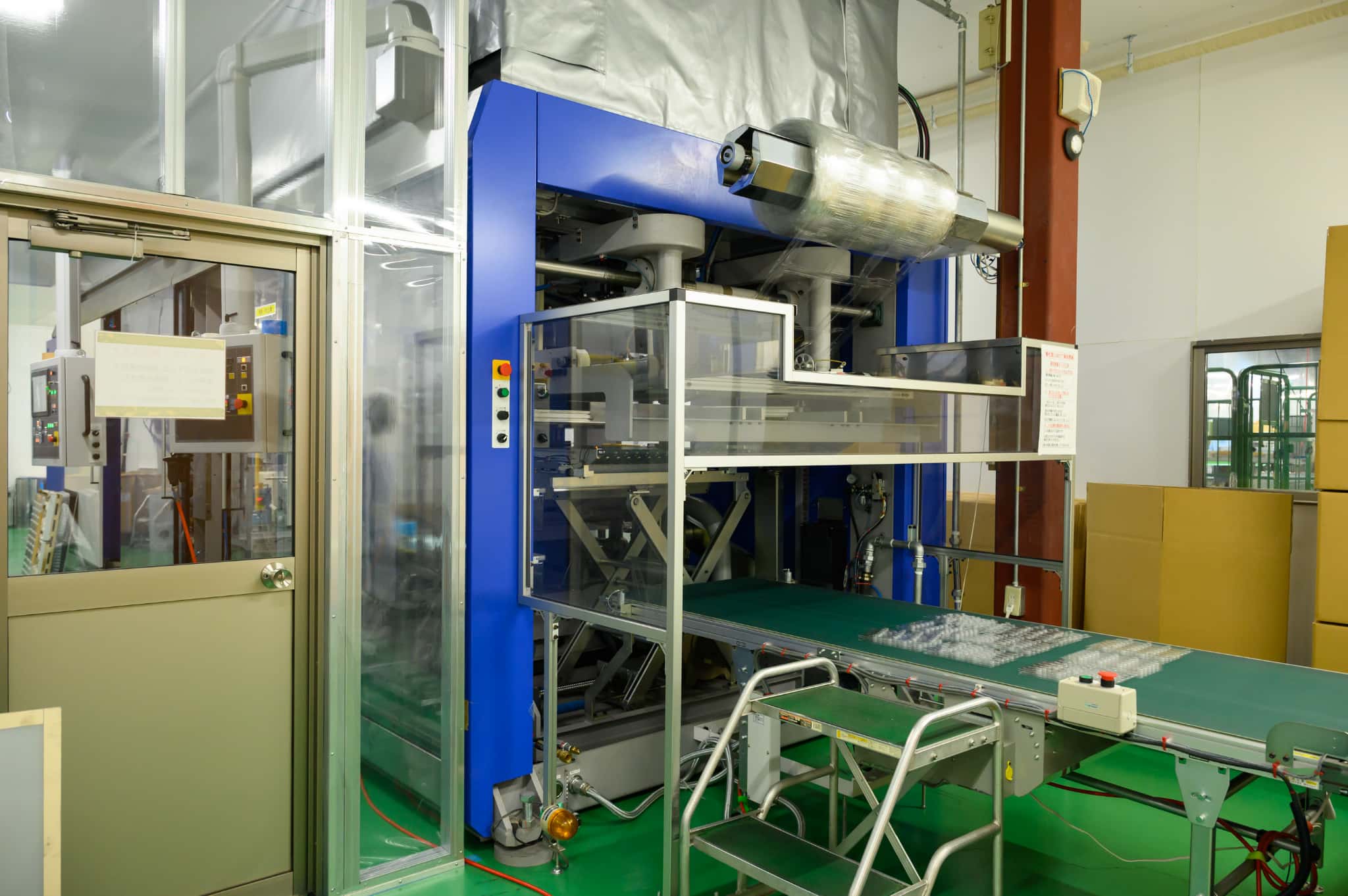

全自動型の真空圧空成型機です。真空圧空成型とは、真空成型技術に圧空成型技術を付加した成型方法です。 熱軟化させたシート状の熱可塑性樹脂を金型と圧空ボックスで密封し挟み込んで、圧空ボックス側から圧縮空気を吹き入れつつ金型側からの真空吸引によって成型品を作り出します。 真空成型と比較し、精密な成型品を作り出す事が出来ます。当社の大型自動機は全自動で成型工程からからトリミング工程まで一貫して生産を行います。 トーコー社製の機械ではより正確なトリミング技術により安定的に高精度な製品の加工が可能です。

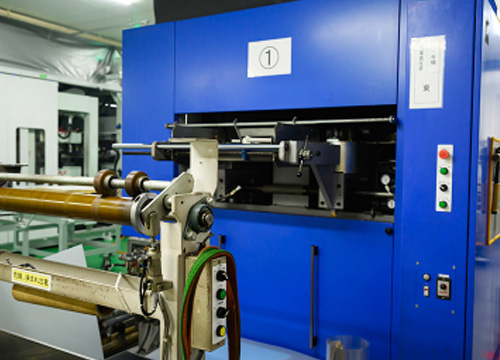

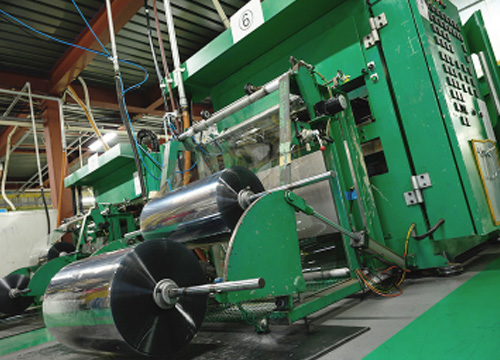

成型後にシートの断裁加工までを行う真空成型です。シート断裁後に後工程にてトリミング加工を行います。 主に点付けが難しい製品や、トリミング加工の精度がシビアな製品、小ロットの製品を当社では扱っている成型機です。

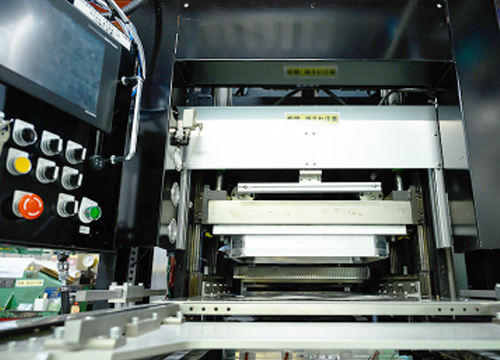

微細な成型に特化した単発式の真空圧空成型機です。
全自動の真空圧空成型機より最大で約10倍の圧力を掛けられるためより微細な表現を再現することに長けており、主に加飾成形用の機械として使用します。

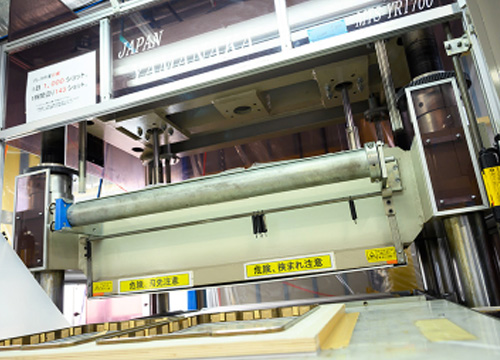

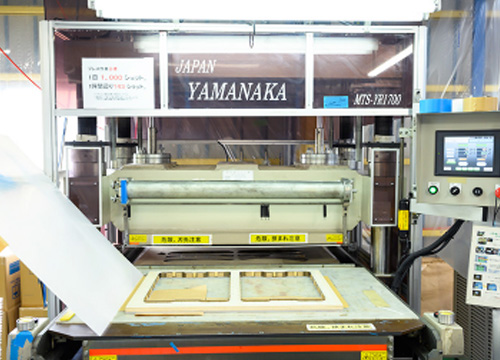

成型された製品シートを個々の製品にトリミングするための機械です。
当社では油圧式のプレス機とカム式のプレス機を用意しています。それぞれ精度や加工範囲が異なり、製品形状や面数によって使用する機械を選定しています。
東京パックではパッケージの後加工に加えてお客様へ適切なご提案を行うために成型機とは異なる機械を用意しています。
ブリスターパックのみならず、台紙や什器などのパッケージに必要な周辺のアイテムも積極的にご提案しています。

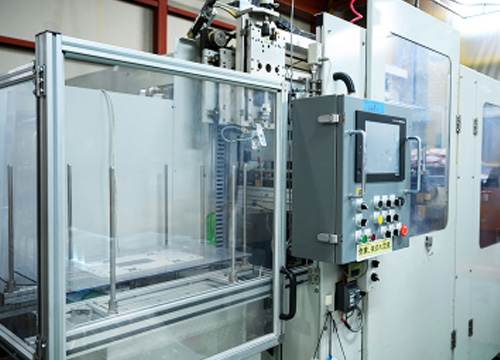

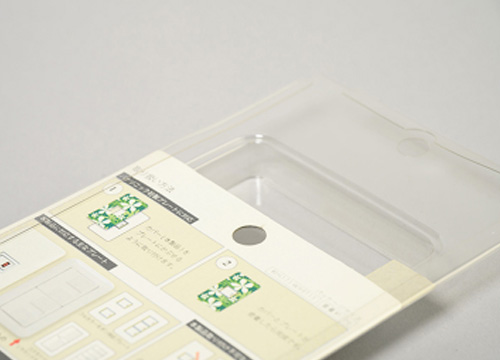

スライドブリスター専用機械で、台紙を挿入する折り曲げ部分を加工する為に使用します。
当社の生産ラインでは、1回の折り曲げ工程ラインで4方向までの折り曲げ加工が可能です。

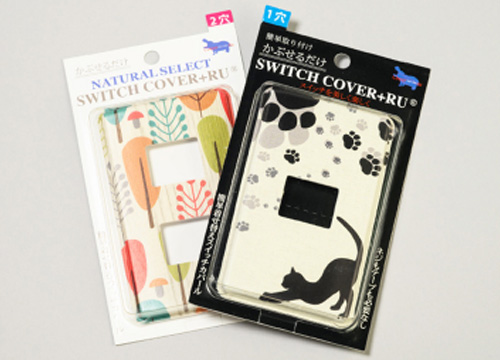

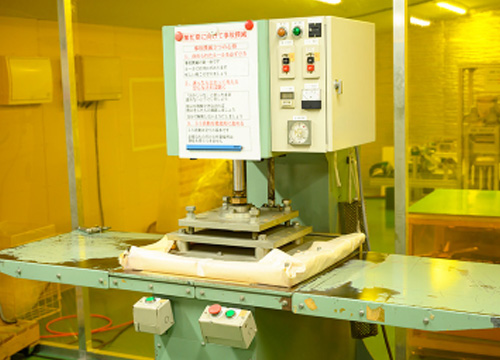

真空成型品と台紙をプレスしながら熱で接着し密閉させるための加工を行う機械です。 圧着した製品は密閉性が高く、高いバージン性があるため第二医薬品の商材や化粧箱のパッケージなどにも使用されています。

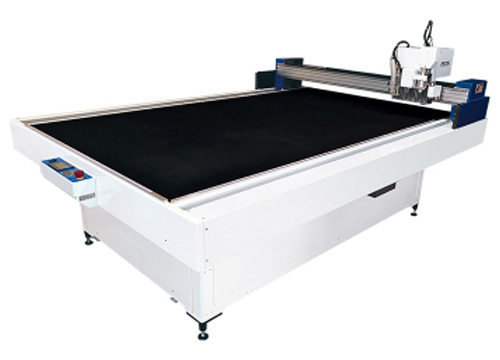

多様な素材を自由な形にスピーディにカットできる、高性能なカッティングマシンです。
■品番：AS2613F
・有効寸法 2600mm×1300mm
・カット可能な厚さ 最大60mm
■主な加工実績素材
8mm・16mmセキソーボード（リボード）、50mmスタイロフォーム（断熱材）、1～3mmPP板、2mmアクリル、1mmポリエチレン、シール材（ステッカー等）、0.3～2.0mmPET材料、5・7mmスチレンボード、紙材等
●用途
什器、パネル、パッケージ

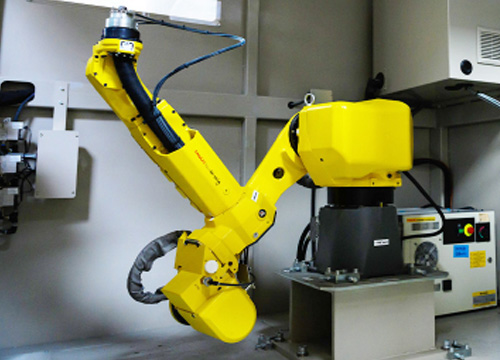

5軸稼働のアームでワークを押さえてレーザーカット加工を行うレーザーカット加工機です。
平面のみならず立体物や有機的な形状のカット加工が可能です。
特に材料の厚みが薄い製品であればＲ形状の曲面や立ち上がり形状のカット加工が容易に行えます。

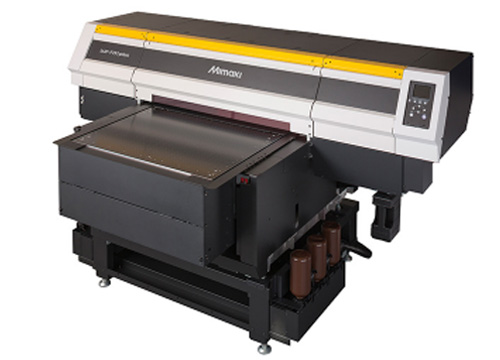

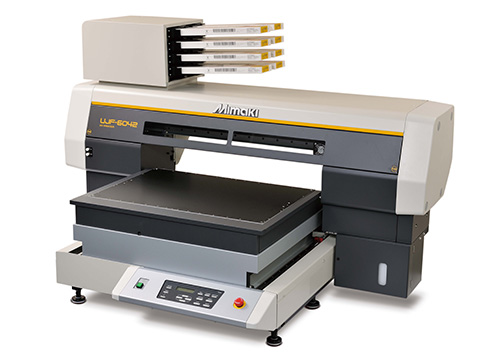

東京パックでは加工範囲と搭載インクの種類の異なるUVインクジェットプリンタを用意しています。
加飾成形に優れているもの、什器等の大きいアイテム加工に優れているもの、耐久性に優れているものなど用途に合わせてご提案させていただきます。
プラスチック、ガラス、木、布など、多種多様なものに直接プリントし、付加価値を生み出すプリンターです。 デジタル・オンデマンド生産によるクイックレスポンスにより高品質かつ鮮明な印刷を版作製不要で提供します。色彩の再現性が高く、ディテールもよく再現されるため、高精彩な印刷に適しています。 また、溶剤系のインクとは異なりUVインクは瞬時に硬化するため、印刷物がすぐに取り扱えるようになります。これにより印刷物の生産効率が向上し、迅速な納品が可能となります。
熱を加えて柔らかくしたプラスチックシートを金型に押し当て、熱を加えて柔らかくしたプラスチックシートを金型に押し当て、金型の穴から空気を抜 いて真空状態にし型に密着させることで形を作ります。
◇金型は片面だけでよいので、金型代が安価である。薄ものの成型品ができる。
◇短期間で 製品化できる。大量生産はもちろん、少量生産にも向いている。
◇試作の金型（プラスチック） が安価で素早くできる。
などの利点があります。
真空成型と同じく幅広く利用されている成型法の一つです。
シートを加熱軟化させ、圧縮空気の力でシートを引きのばして型に密着させます。
真空成型では成型圧力をかけることは出来ませんが、コンプレッサで圧縮した空気を使用すると、数倍の成型圧まで高めることができ、より型に忠実な形状に仕上がります。

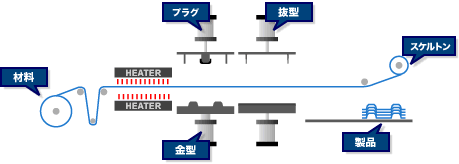

シート状のプラスチックを片面だけの金型を使用して成型する所までは真空成型の成型方法と同じですが、シートを加熱して金型に密着させる時に真空しながら真空側と反対から圧縮空気を送りシートを空気圧を利用して金型に密着させる方法です。 真空成型よりも、より金型形状に忠実に表現でき、シャープな仕上がりになる為、商品価値を高めます。
浅野研究所製の真空圧空成形機は、真空と同時に、反対面からのプラグアシストによるエアプレッシャーを加えることによって、厳しい精度要求に高い信頼度で応える成形機です。
また、成形時間を飛躍的に短縮するため、生産効率を大幅に上げ、コストメリットを導きます。
浅野研究所は、食品向け成形ユーザーへの機械供給に多数の実績があります。食品向け成形機は、過酷な成形稼働を余儀なくされるため、機械の耐久性が大変重要です。
食品向け成形で培った耐久性が、お客様への安定供給を可能にしています。
この設備を使って生まれた製品一例
搬送用トレイ
食品トレイ
図脳 TopSolid FreeFrom Artec3D Photoshop Illustrator ArtiosCAD KEYSHOT 2DCAD/CAM 3DCAD/CAM TITAN3 SIMPLIFY（会社名変更） ハーミス単発真空成形機（開発用ラボ機） NCフライス（ファナック）3台
連続真空圧空成形自動トリミング機FLCD式（ASANO） 印刷合わせ付き浅野研究所製連続真空圧成型機導入 トーコー連続真空圧空シャトルシステム 小型連続真空成形自動トリミング機（ILLIG社製） 連続真空成形機（二段加熱式） 連続真空成形機（YAMANAKA社製） 連続中圧空成形機 単発超圧空成形機2台 医療用ブリスター向け熱板式一貫自動真空圧空成型機 オリジナルトリミング機 3台 4本柱カム式精密プレス（YAMANAKA社製） カム式台プレス（KOUSEISYA）2台 油圧式台プレス（AKEBONO）3台 クリーンルーム エアーシャワー 金属探知機 除塵機 シリコン塗布装置 除電装置 3方折り曲機（SEIKOUSANGYO） 自動3方折り曲機（YAMAMOTO）2台 自動4方折り曲機（YAMAMOTO）1台 5軸レーザートリミング機（布施真空社製） 振動カッティングマシン（ACS社製） 大型インクジェットプリンタ JFX200-2513 中型インクジェットプリンタ UJF7151plus 小型インクジェットプリンタ モールドジェットUJF6042 測定器 射出成形機 CTP 小森菊全判5色刷オフセットハイブリット印刷機 連続シルク印刷機 ホットスタンプ
